吉林同心热力九台分公司智慧楼栋平衡系统案例

　　一、基本情况

　　吉林省同心热力有限责任公司九台分公司，成立于2011年，位于长春市九台经济开发区卡伦工业集中区，承担着整个卡伦镇的集中供热包含万晟一期、二期、三期，新阳光，湖畔香湾，金地首府，608家属楼，朗琴屿，九台四中，商业街等等，2017-2018供暖季实供面积为330208.41㎡。

　　2017年，针对整个供热管网的分析，我公司经系统分析：同心热力九台分公司的供热面积不大，但是管线较长，历年来存在前端温度偏高，末端温度不足，热用户室温不平均，温差较大的情况，热用户投诉居高不下且造成了巨大的能源浪费，之前采用人为调整，损耗了大量的人力物力财力，供热效果依然没有明显改善。针对这一问题，在2017-2018供暖季来临之际，该公司采纳了我公司针对楼栋以及用户终端的智慧楼栋平衡系统改造技术方案并组织了实施。

　　二、技术方案

　　此项目技术方案简单明了，仅需在在热用户入户管道上安装我公司自主研发的用于控制楼栋热网平衡的恒流锁闭阀即可，利用我公司历年来积累的不同建筑类型供热温度、流量、热量、压力大数据库，根据热用户在楼栋中所处的不同位置确定供热管道的给定流量，中间用户使用小流量，外围散热快用户使用大流量。

　　恒流锁闭阀具有自力式流量调节功能和恒流特性，不会因附近用户流量的调整而影响该用户流量值，也不会因压力变化造成流量波动。调整后的楼栋流量分配均衡，各个楼栋内的热用户室内温度也基本，在保证了用户室温等舒适度的同时也极大程度上实现了节能效果。

　　九台供热公司供热区域内分五个换热站，改造范围包括1号换热站、3号换热站及4号换热站中的湖畔香湾小区。

　　三、采暖能耗对比分析

　　2017-2018采暖季初，所改造区域内并未启用此系统，2018年1月20日至2018年3月20日这70个日历天正式使用此智慧楼栋平衡系统。

　　仅以1、2、3、4号换热站简单分析：2、4号站日平均耗热量4.42MJ，1、3号换热站日平均耗热量2.92MJ，进行了智慧楼栋平衡系统改造的1、3号换热站日耗热量仅为2、4号换热站的66%，节能效果达到了34%。

　　以4号换热站内的三个小区分析：湖畔香湾日耗热量3.56MJ，4号站平均耗热量为4.13MJ，进行了智慧楼栋平衡系统改造的湖畔香湾小区日耗热量仅为4号换热站的86%，节能效果达到了14%。

　　综上，进行了智慧楼栋平衡系统改造的楼栋其节能效果将在14%以上。

　　各站点日耗热量分析表

　　注：绿色标注站点管辖的小区装有衡流锁闭阀，其余站点由于当地开发商不配合未能安装，如全网小区都安装恒流锁闭阀，节能效率将大大的提升。

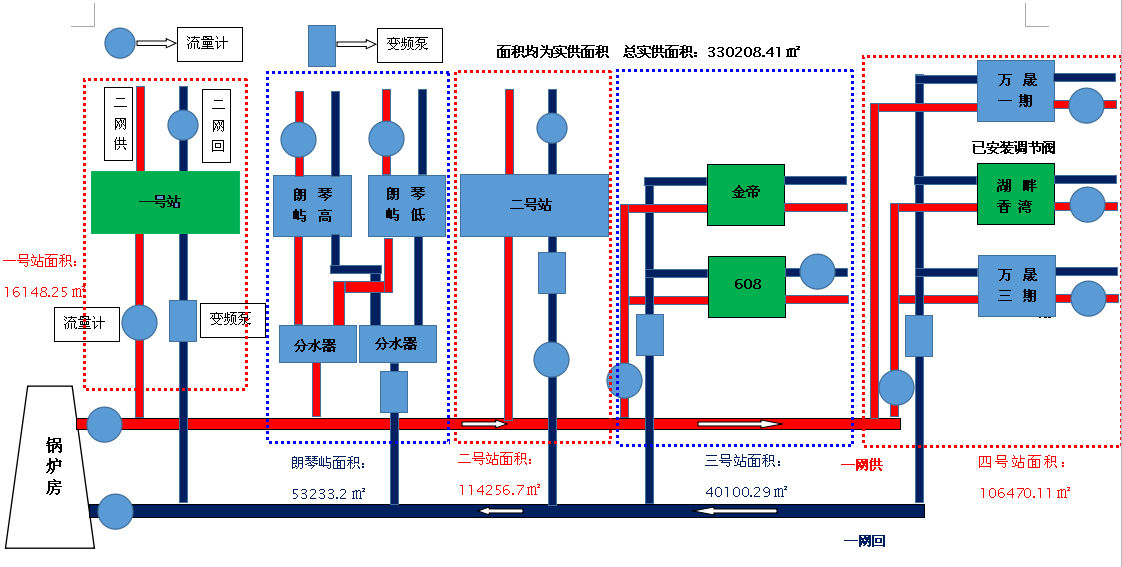

供热管网示意图
